长沙某大型超市中央空调风管系统清洗案例

2020-02-13 19:48:00
Pengxiaogang
原创
3755
摘要:长沙某大型超市中央空调公共区域采用“水冷机组+空气处理机”的全空气处理系统,共有空气处理机19台,局部区域如员工办公室、档案室等采用风机盘管,共有风机盘管26台。中央空调投入使用已3年多,甲方委托我司对风系统进行清洗保养服务,此次共清洗空气处理机19台、风机盘管26台,清洗风管约7500平米(展开面积),清洗空调风口300多个。以下为清洗实施方案

长沙某大型超市中央空调风管系统清洗案例

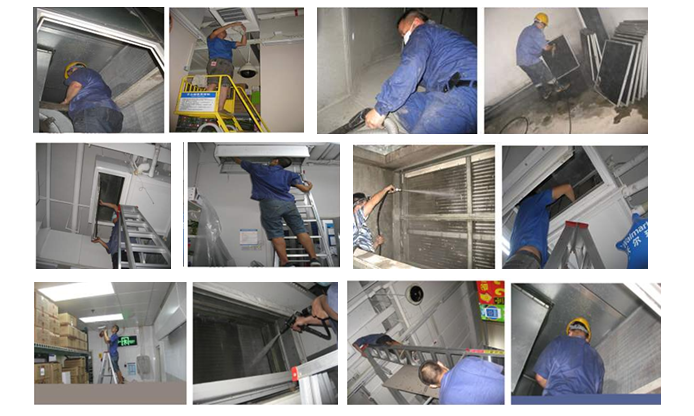

长沙某大型超市中央空调公共区域采用“水冷机组+空气处理机”的全空气处理系统,共有空气处理机19台,局部区域如员工办公室、档案室等采用风机盘管,共有风机盘管26台。中央空调投入使用已3年多,甲方委托我司对风系统进行清洗保养服务,此次共清洗空气处理机19台、风机盘管26台,清洗风管约7500平米(展开面积),清洗空调风口300多个。以下为清洗实施方案:

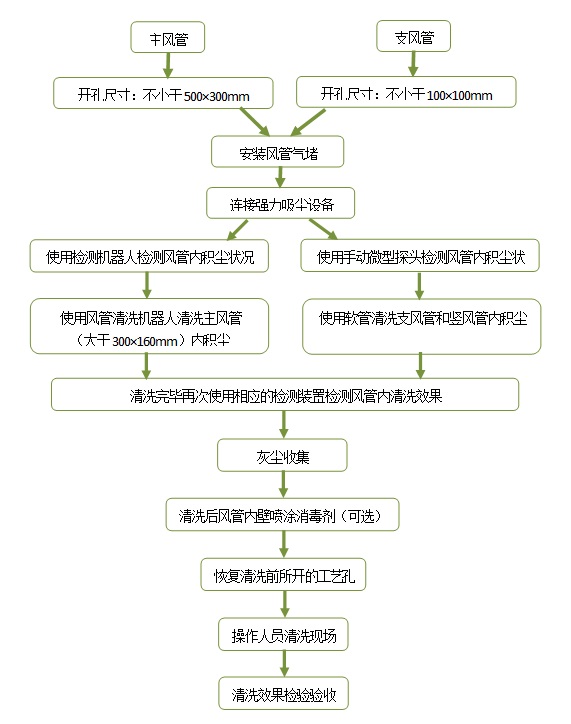

一、中央空调风管清洗工艺流程:


二、风管清洗

1、风管清洗前检测、开清洗工艺孔、隔离清洗分区:

1)现场研究图纸,依据单楼层机组送风管规格、布局情况,按照机组分区域、风管(15米以内)分段清洗的原则,确定具体清洗工艺方案,包括:设备确定,风管清洗距离、开孔位置的确定,卫生防护措施,人员安排等。

2)清洗设备运至现场接电试机并测试电压。

3)安排清洗区域内空气处理机组停机。

4)施工现场地面铺设防尘布,在主风管道下方预定的开孔位置架设人字梯,打开装修吊顶板,在主风管道外保温底面距离15M-18M的两端,用钢板尺、记号笔标定开孔位置及大小尺寸。

5)先用壁纸刀沿划线方向将风管外保温棉切开方孔,切下的保温棉块另行保存,风道清洗孔复原时待用。

6)用电剪刀冷切剪开两个清洗工艺孔,尺寸为宽300mm、长500mm。同时需在“空调布局图”上注明开孔位置。

7)将检测机器人或微型摄像头放入风管内做清洗前检测录像。

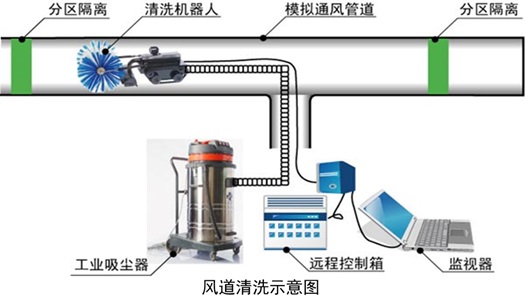

8)将两个气堵通过工艺孔放入管道内,做风管清洗区域分段隔离后,将吸尘主机吸尘管与风道连接,同时对清洗分段内所有出风口做封闭处理。

9)设备工具选用:A、电剪刀;B、检测机器人;C、微型摄像头;D、机器人主操控箱;E、气堵。

2、主风管清洗:

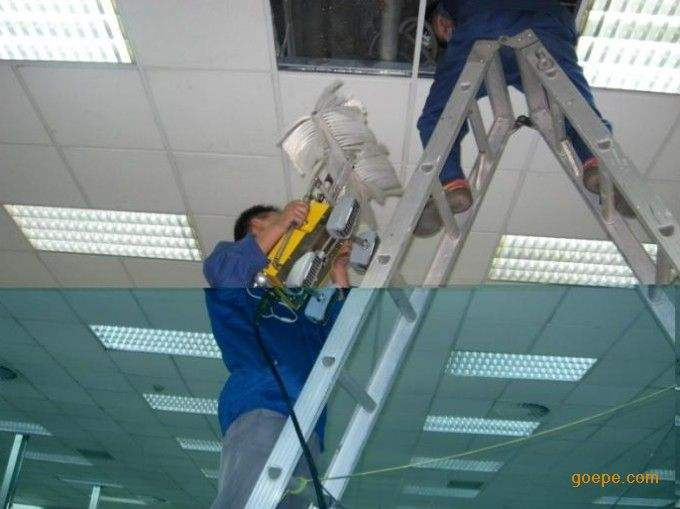

1)开启吸尘主机后,用电动软轴毛刷设备通过各出风口先期完成对清洗区域内所有支风管的逐个清洗工作。

2)先将电动软轴毛刷放入主风管道内完成主风管道的粗清洗工作。



(3)最后将清扫机器人放入主风管道内完成主风管道的精度清洗工作。

4)将检测机器人放入主风管道内做清洗后检测录像,检测距离为20米左右。

5)设备选用:

(a)软轴驱动箱;(b)强力清扫软轴及毛刷;(c)强力吸尘过滤设备及吸尘管;(d)气堵;(e)清扫机器人;(f)机器人主操控箱。

3、特殊风管清洗:

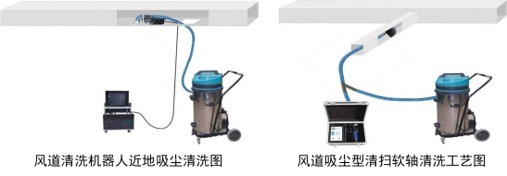

1)对风道规格大于1000mm×550mm以上、出风口无法封堵等情况均采用近地吸尘清洗工艺完成。

(2)先用吸尘型清扫机器人在风道底面做近地吸尘处理;风管两侧及上壁则采用强力清扫软轴进行清扫落灰,待灰尘均落在风管底面后,再用吸尘型清扫机器人再次对风道底面落灰做近地吸尘处理。

(3)在狭小的风道内,清扫机器人体积过大进不去,就要使用吸尘型软轴做清扫扬尘,并同时进行吸尘处理(清扫支风道)。

(4)设备选用:

(a)软轴驱动箱;(b)吸尘型清扫软轴及毛刷;(c)强力清扫软轴及毛刷;(d)吸尘型清扫机器人;(e)机器人主操控箱;(f)强力吸尘器及吸尘管。



4、风道复原:

1)先期准备规格550×350、厚1的镀锌钢补板,先在钢补板四边用手枪钻打8个Φ4.2的通孔,并在钢板四周粘接5厚、宽15cm的密封条。

2)把钢补板补在所开工艺孔处,再用8个Φ4×15mm的铆钉把钢补板与风道铆接,将工艺孔封闭;最后在补板接缝处加贴铝箔胶带进行二次密封。(要求铆接紧密,密封牢固不漏风)

3)最后将原切割下的风道保温棉板,重新放回原处,用铝箔密封胶带将原有保温棉切块粘贴复原。(要求粘接牢固,保温棉板不脱落)

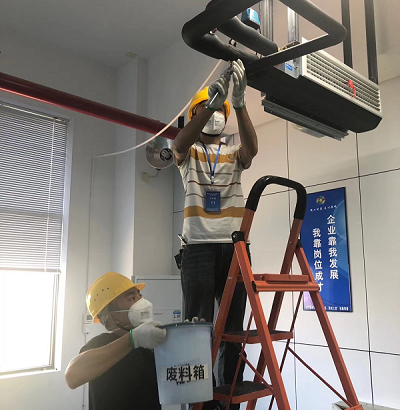

三、风机盘管清洗:

1、拆下风机盘管表面的护板,并拔下电源。

2、用改锥卸下风机盘管的后盖板及涡轮风机。

3、将配比浓度为5%-10%的碱性翅片清洗剂,用压力喷枪喷洒在机组盘管组件的铝翅片上,待翅片内部的灰尘和污垢与清洗剂充分反应清出后,再用大量清水喷洒铝翅片,将药液及污垢完全冲洗干净,观察盘管组件翅片表面已清洗干净无污垢属合格。

4、清洗机组冷凝排水槽内的污垢,主要采用湿布加清洁剂将排水槽擦拭干净,并在排水槽内加一片杀菌灭藻片,最后试冷凝水下水管通是否通畅,防止堵塞溢水。



5、采用吸尘器、清扫刷将风机叶轮表面和蜗壳内部的尘土清扫干净。

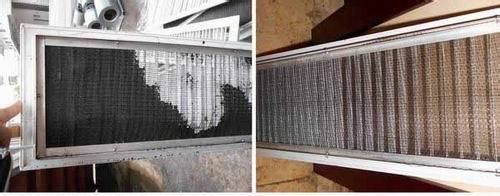

6、拆下风机盘管中空气过滤器上的过滤网,采用清水加碱性洗涤剂清洗干净,晾干后重新装回。

7、将风机盘管复原、接电试运转,检验合格,粘标签。

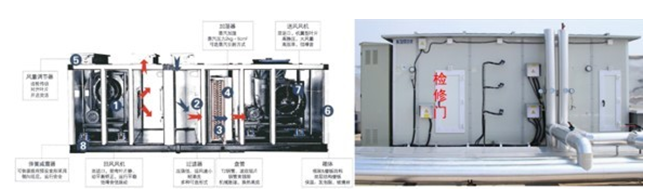

四、空气处理机组清洗:

1、打开机组的检修门,拆下新风机组中空气滤清箱过滤器的过滤网,如过滤网为金属材质,则采用清水加碱性洗涤剂清洗干净;如过滤网为棉布材质,则采用吸尘器进行灰尘清理。

2、将配比浓度为5%-10%的碱性翅片清洗剂,用压力喷枪喷洒在机组盘管组件的铝翅片上,待翅片内部的灰尘和污垢与清洗剂充分反应清出后,再用大量清水喷洒铝翅片,将药液及污垢完全冲洗干净,观察盘管组件翅片表面已清洗干净无污垢属合格。



3、清洗机组冷凝排水槽内的污垢,主要采用湿布加清洁剂将排水槽擦拭干净,并在排水槽内加一片杀菌灭藻片,最后试冷凝水下水管通是否通畅,防止堵塞溢水。

4、采用吸尘器、清扫刷将风机叶轮表面和蜗壳内部的尘土清扫干净。

5、采用吸尘器、清扫刷、湿抹布将机组去加湿器表面的污物清理干净,最后对去加湿器表面喷撒适量消毒剂。

6、清洗机组内外表面,完后手持喷壶在各个部件上喷洒消毒剂,关闭机组检修门。


五、百叶风口、格栅的清洗

用专用清洗剂对百叶风口、格栅进行清洗,清洗过程中既要将污垢清洗干净,又要防止其退色和变形,所以选用中性清洗剂(由非离子表面活性剂、渗透剂等组成)进行清洗。清洗后进行消毒处理。



六、清洗检验与验收:

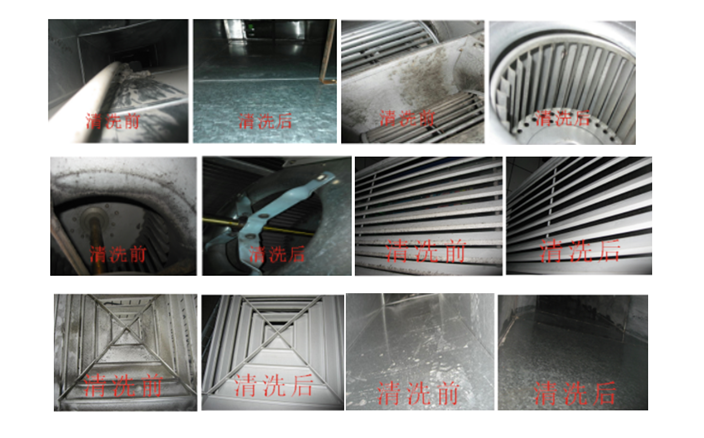

验收风道清洗效果,目前大多采用卫生空调清洗规范检测的目测法:用清洗设备中的摄像头监控系统对清洗过程的风道实行监控录像,以目测形式直接检测风道清洗效果。

(1)用清洗设备中的摄像监控系统对清洗前后的风道实行监控录像,以目测形式直接检测风道清洗效果。




(2)检测清洗后的风道内应目测无明显残留灰尘、无工程垃圾、管壁无积垢。

经过我司工作人员对商场里的中央空调及通风管道清洗后,此商场内的空气清新,空调设备制冷效率提高,环保节能等,客户对我们的中央空调清洗消毒后的效果非常满意。
