工艺设备金属平台制作及安装

2016-10-16 15:37:00
sonz
原创
672
摘要:工艺金属结构一般系指下述三方面的内容: 1.在工业生产中用来支撑和传递工艺设备、工艺管道以及其他附加应力所引起的静、动荷载,或为了操作方便所设置的辅助设施,如设备框架、支架、管廊、柱子、桁架结构、操作平台、梯子等; 2.服务于工业生产,在现场制作安装的大型的物料储存设备,如金属油罐、钢质球形储罐、气柜、料仓料斗等; 3.排放处理生产废气的大型金属构造物以及相应辅助设施,如火炬、排气筒、烟道、烟囱等。

工艺金属结构一般系指下述三方面的内容:

1.在工业生产中用来支撑和传递工艺设备、工艺管道以及其他附加应力所引起的静、动荷载,或为了操作方便所设置的辅助设施,如设备框架、支架、管廊、柱子、桁架结构、操作平台、梯子等;

2.服务于工业生产,在现场制作安装的大型的物料储存设备,如金属油罐、钢质球形储罐、气柜、料仓料斗等;

3.排放处理生产废气的大型金属构造物以及相应辅助设施,如火炬、排气筒、烟道、烟囱等。



工艺金属结构件的种类

(一)设备框架、管廊柱子、桁架结构、联合平台

1、设备框架

设备框架可以支承静置设备或传动设备在某些特定环境中安装使用,框架有矩形的或正方形的,具有一定跨度、高度。

2、管廊柱子

管廊的支承柱子有型钢结构与钢板结构两种形式。

3、桁架结构

桁架结构是由上弦、下弦和腹杆等构件连接起来的格构式体系。桁架结构有三角形、梯形、多边形和平行等多种形式。

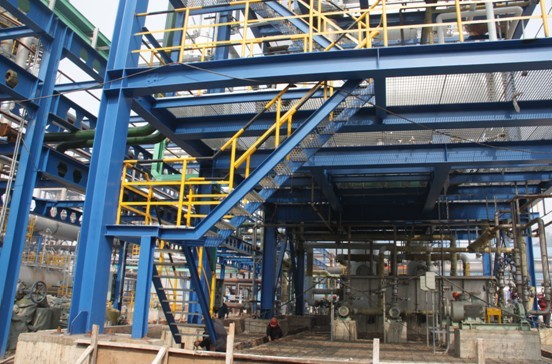

4、联合平台为便于多台设备的操作、维护和检修,统一安设有联合平台。联合平台有的是在一个水平标高位置上,有的则高低错落,然后由梯子联通起来。这种平台多见于非标容器或塔类设备。

(二)设备支架、梯子、平台

1、设备支架

(1)卧式容器设备支架。这种支架一般为鞍式支座。

(2)裙式支座。裙式支座为立式塔类设备下部支承的裙形底座。

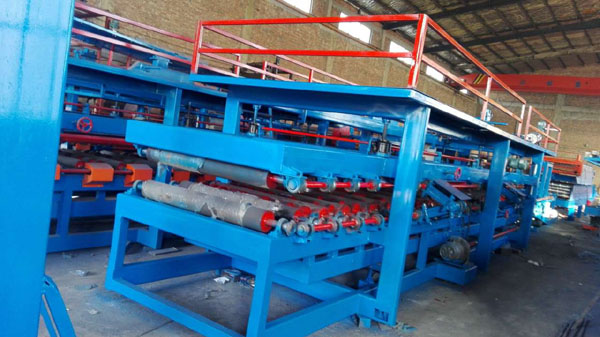

(3)小型机械设备支架。这种支架一般都由型钢制成,成水平设置或阶梯形设置,设备的机体和电动机、减速机安装于其上。有的卷扬设备、螺旋输送机等都安设在型钢支架上。

2、梯子平台

平台与梯子是互相联系的。平台的用途:一种是供设备检修、操作用的平台;另一种是供爬高人员休息用的停留平台。

(三)漏斗、料仓、烟囱

1、漏斗

漏斗由型钢作骨架,钢板焊于骨架上,用以溜送粉末或颗粒物料。漏斗的形式很多,有料仓式漏斗、矩形漏斗、圆形漏斗等。

2、料仓

料仓用于贮存煤、粮食、建筑材料等散料,有方形、矩形、圆柱形等结构形式。

3、烟囱钢烟囱由钢板卷制而成。根据排烟的要求,有不同直径和高度的烟囱,普遍用于锅炉房的排烟。

(四)火炬及排气筒

火炬及排气筒是石油化工装置中的大型钢结构设备。火炬及排气筒有塔式、拉线式、自立式三种形式。塔式是经常被采用的一种形式。其中多数是塔架扶直自立式筒体,也有少数是塔架支撑悬挂式筒体。火炬筒及排气筒可用钢板卷制而成,也可以用无缝钢管、不锈钢管制成。火炬及排气筒塔架是用型钢或钢管组焊制成一定高度的塔架,均为碳钢材料。

(1)钢管制塔架。钢管塔架结构一般制成截面为三棱体的空间桁架,它由各种规格的无缝钢管焊接的竖杆、横杆、斜杆等组成。

(2)型钢制塔架。型钢塔架由于用工字钢、槽钢、角钢制成,其断面一般为四方形空间桁架结构。

(3)风缆绳式火炬、排气筒。风缆绳式火炬、排气筒的结构为立式筒体,靠筒体安设引火管、导火管,火炬筒顶部安装有点火头组件。筒体底部固定在混凝土基座上,用6根缆绳固定。这种火炬设两套点火系统:自动点火系统及手动点火系统。
