康宝莱雷硕(湖南)天然产物有限公司星沙工厂更换304不锈钢烟囱

2018-08-24 17:38:00
sunmiao
原创
10976
摘要:康宝莱星沙工厂锅炉烟囱使用已达五年之多,原设计为5mm厚普通碳钢材质,支管ф600mm,主管ф800mm,垂直高度16m。因在2013年经过锅炉节能改造后,锅炉排放的烟气为低温烟气(《75°),烟道内冷凝了大部分冷凝水,而中高温水是强氧化剂,这样烟气冷凝水(含硫)对碳钢烟囱腐蚀氧化严重。经过专业检测人员对锅炉烟囱做检测,只有1.5mm厚 ,存在倒塌安全隐患,并且烟囱顶帽固定支杆腐蚀严重,有被狂风刮落的安全隐患。由于存在以上的安全隐患,康宝莱公司决定对锅炉烟囱及材质进行更换改造。经过多次的对我司考察后,从众多公司中选取出来,由我星泽公司对承担烟囱此任务。

项目背景:

康宝莱星沙工厂锅炉烟囱使用已达五年之多,原设计为5mm厚普通碳钢材质,支管ф600mm,主管ф800mm,垂直高度16m。因在2013年经过锅炉节能改造后,锅炉排放的烟气为低温烟气(《75°),烟道内冷凝了大部分冷凝水,而中高温水是强氧化剂,这样烟气冷凝水(含硫)对碳钢烟囱腐蚀氧化严重。经过专业检测人员对锅炉烟囱做检测,只有1.5mm厚 ,存在倒塌安全隐患,并且烟囱顶帽固定支杆腐蚀严重,有被狂风刮落的安全隐患。由于存在以上的安全隐患,康宝莱公司决定对锅炉烟囱及材质进行更换改造。经过多次的对我司考察后,从众多公司中选取出来,由我星泽公司对承担烟囱此任务。

通过公司技术人员对现场原有烟囱的尺寸进行测量,由于采用6mm厚304不锈钢板加工制作烟囱,板材厚度较厚,加工精度要求较高,所以必须仔细对现场尺寸复核好并绘制加工图纸。绘图完加工厂对圈圆工艺进行圆周同心度定量控制,对烟囱分段加工成型。达到自检合格标准,其ф800和ф600圆度误差为1.5mm,符合国家标准3mm范围内,满足质量要求。外观检测直缝焊缝抛光等处理合格,未见明显的焊缝,符合《现场设备、工业管道焊接工程施工及验收规范》GB50236—2011。

         验收合格同意出厂。并邀请康宝莱专业工程师现场验证合格,满足客户要求后才运至工地现场进行吊装。

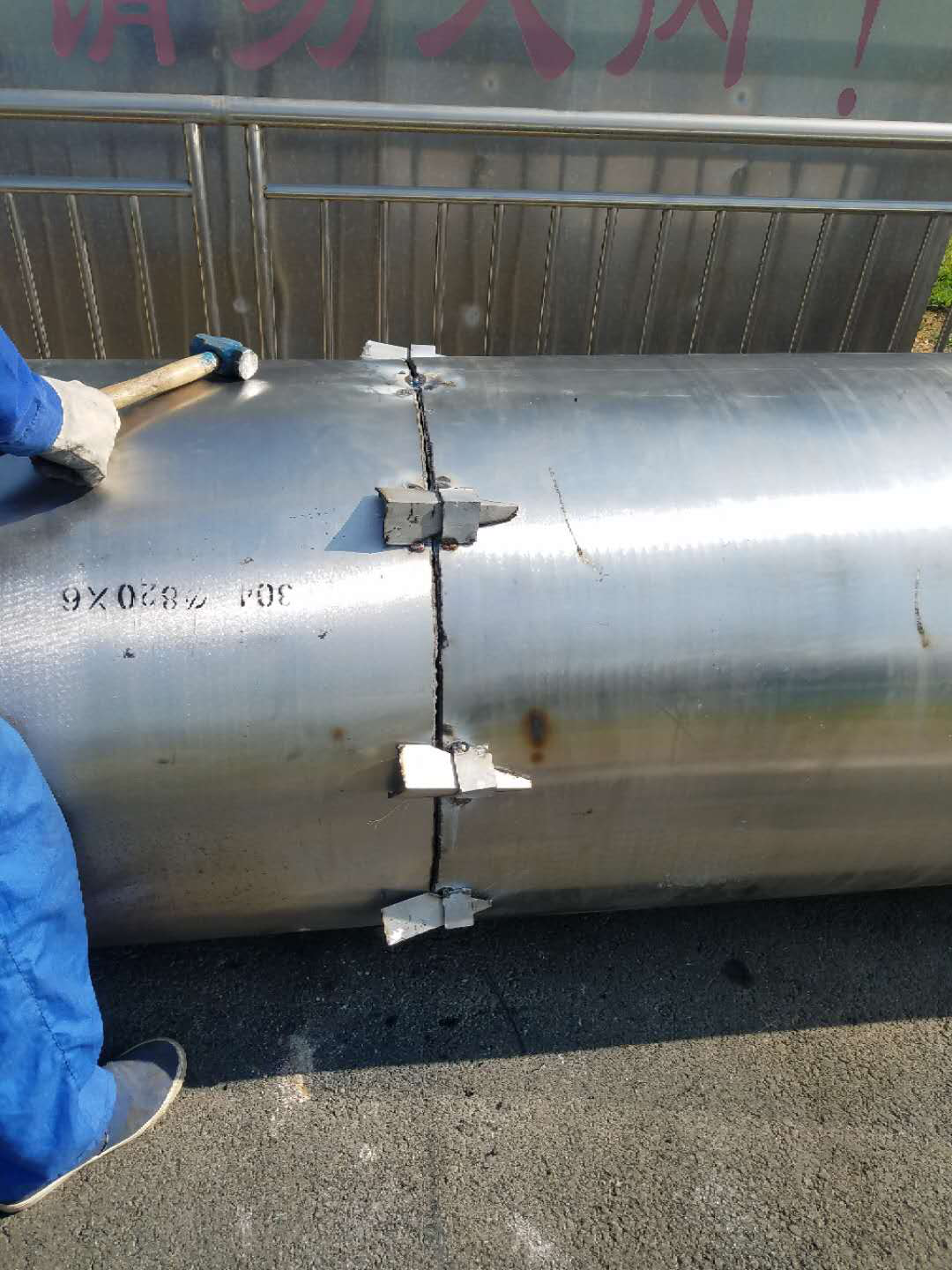

半成品到达现场后,我司专业施工人员对烟囱先对照已绘制好的组装图纸开始进行焊接组装,在开始焊接组装时,由于不锈钢管道较厚,为了保证焊接质量和让焊缝焊透使焊接牢固,现场在焊口对接位用坡口机进行打坡口,合格后再焊接

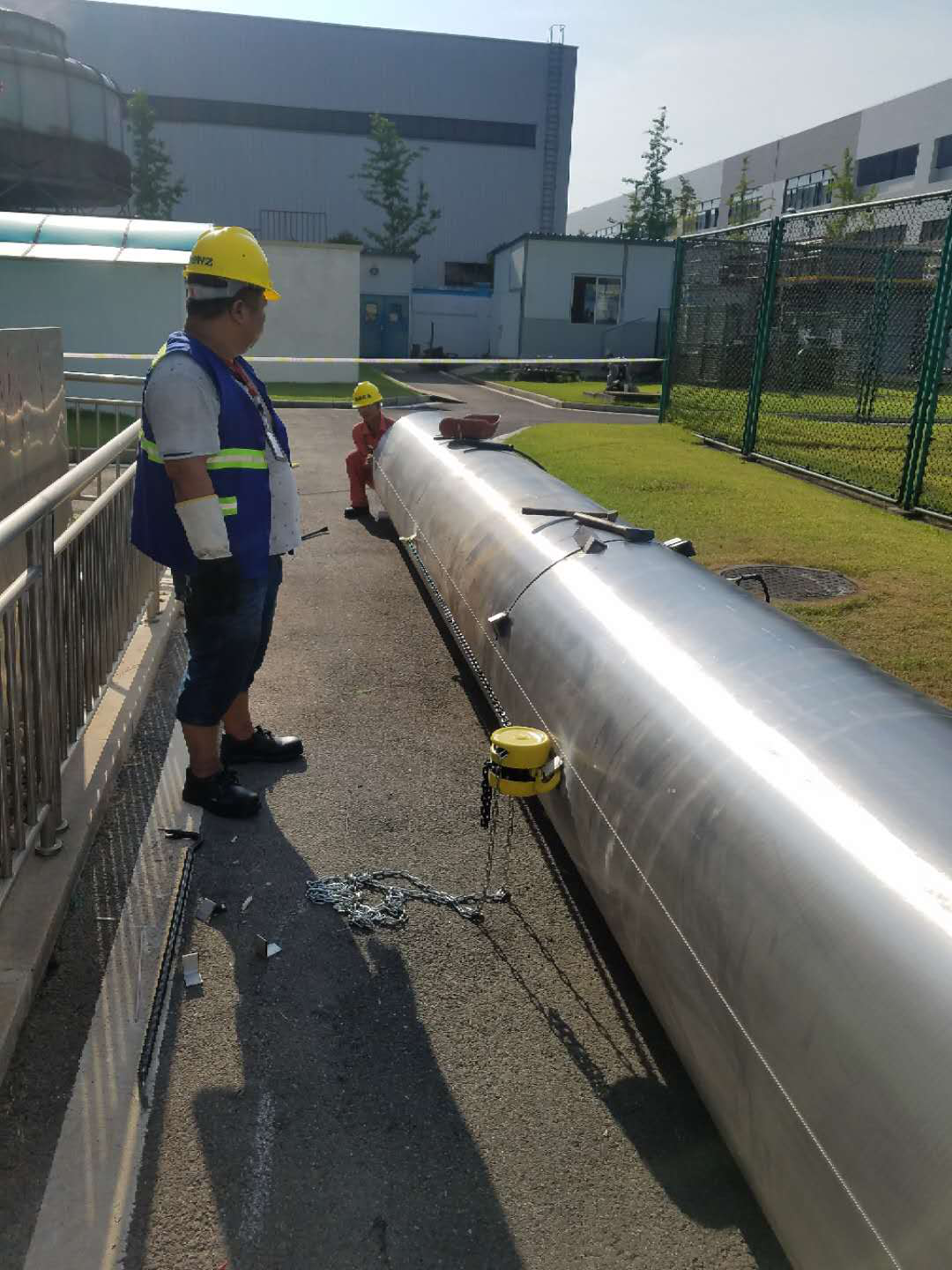

采用拉线方式对烟囱进行校直,连接口采用打尖方式,保证烟连接处平直

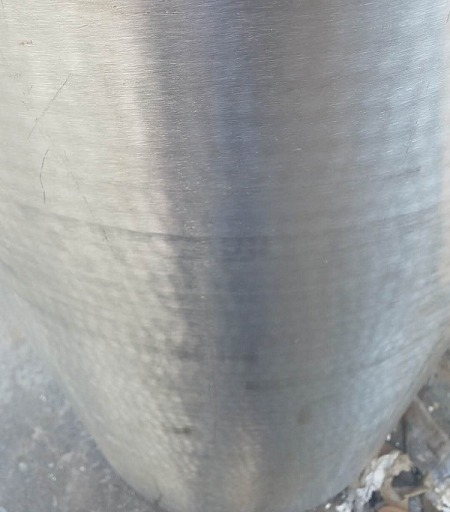

    烟囱主管焊接好后对焊口用不锈钢酸洗膏进行酸洗钝化处理,由于不锈钢酸洗膏的主要是硝酸、硫酸、磷酸、氢氟酸等多种酸的混合物作为腐蚀氧化层的主要成分,能够去掉焊口焊渣的黑色物质,让焊口光亮如新,且在焊口位置根据不锈钢的抗腐蚀陛性能能发生钝化反应,形成一层极薄的(约1nm)致密的保护膜保护焊口,使得焊口更美观并提高耐腐蚀性能

主烟囱连接完毕后马上对旧铁烟囱进行防护性拆除

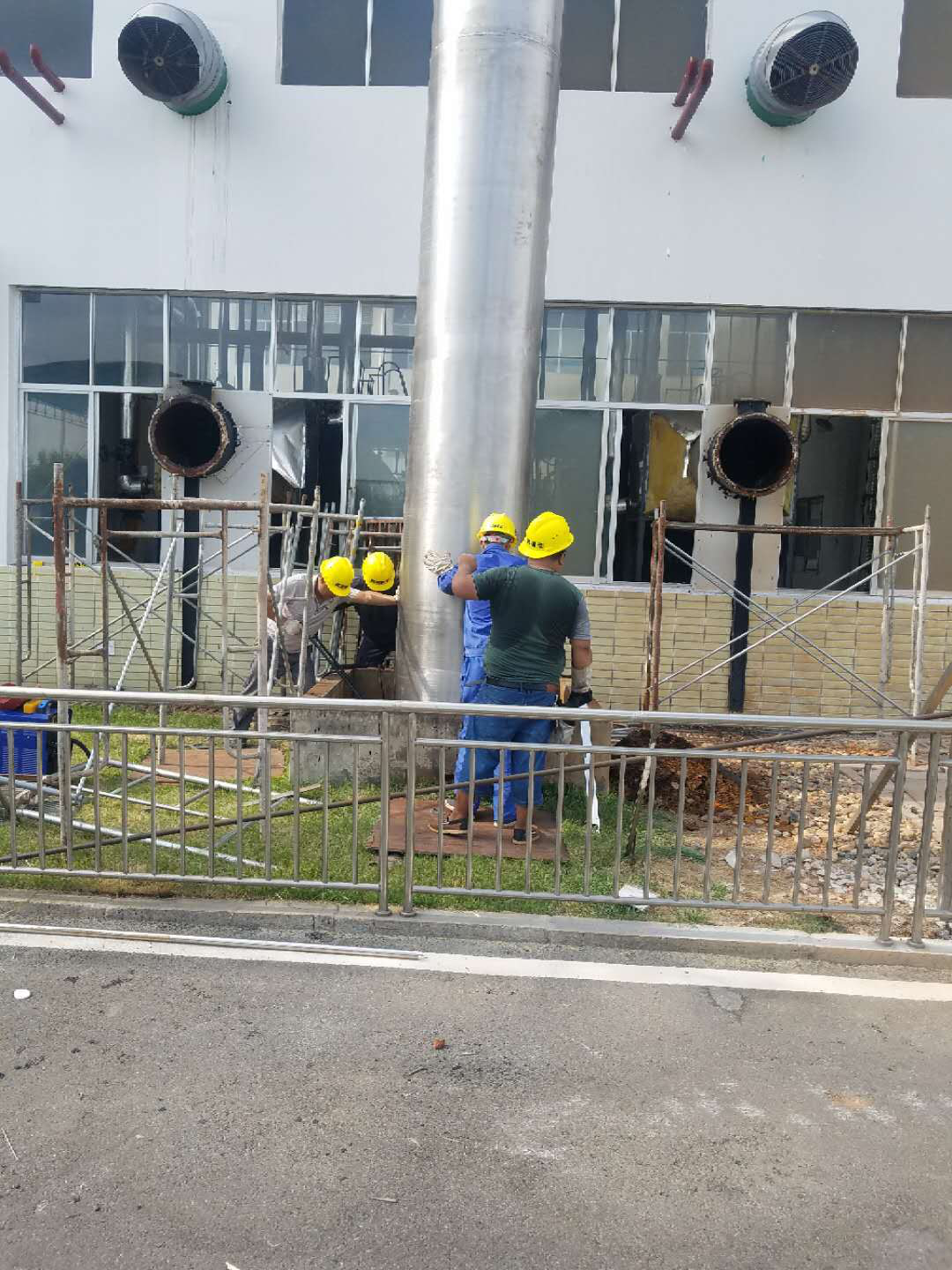

拆除完毕后,对原有基础进行处理,处理好后对新不锈钢主烟囱吊装就位调直

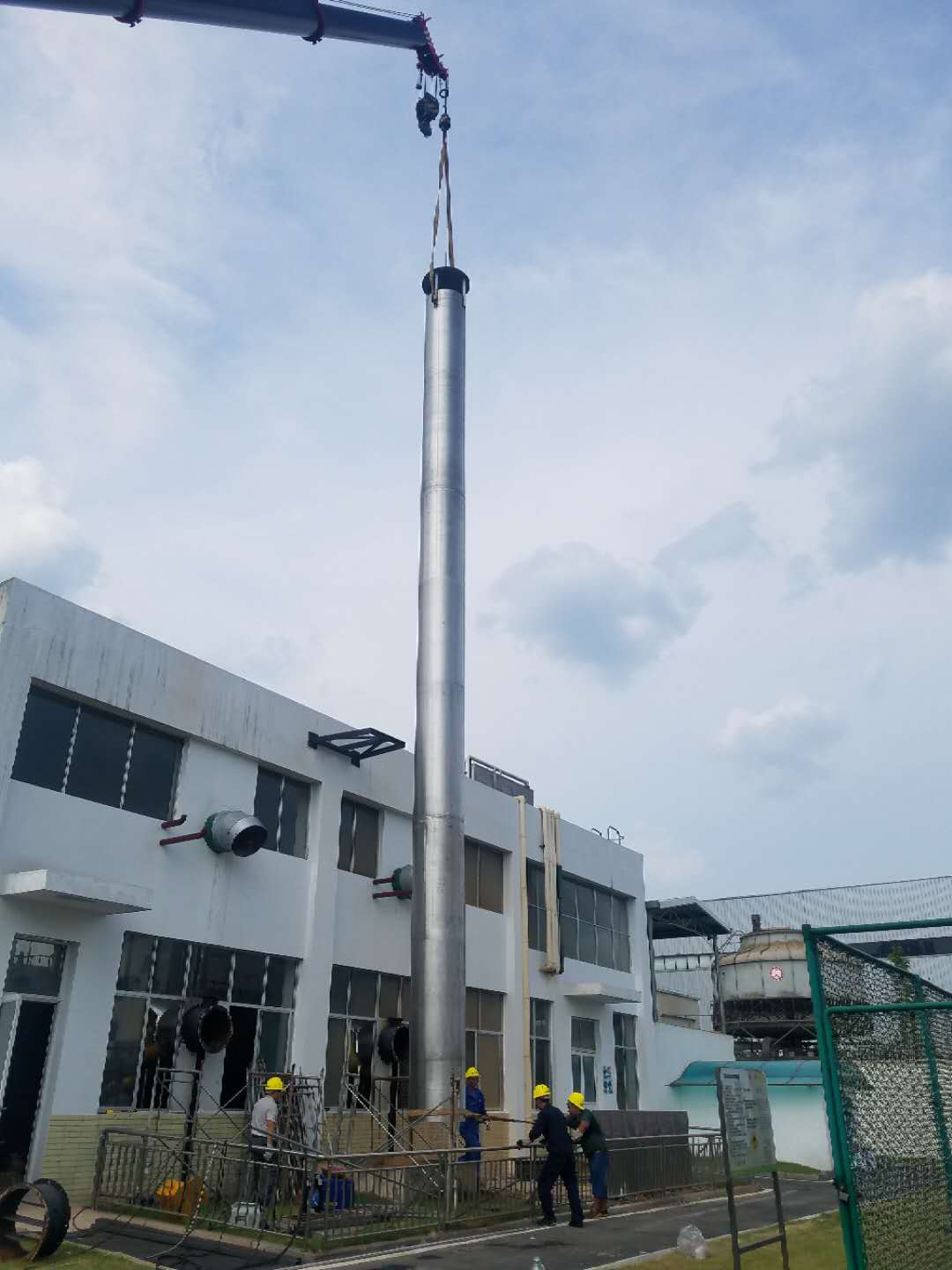

调直完成后,固定主烟囱,然后吊装烟囱支管

烟囱支管就位合格后对支管烟囱进行固定,固定好后焊接,固定焊接完毕后,经检验符合《工业金属管道工程施工及验收规范  GB50235—2010,通过验收后将所有焊口焊接完成后对所有焊口酸洗钝化。

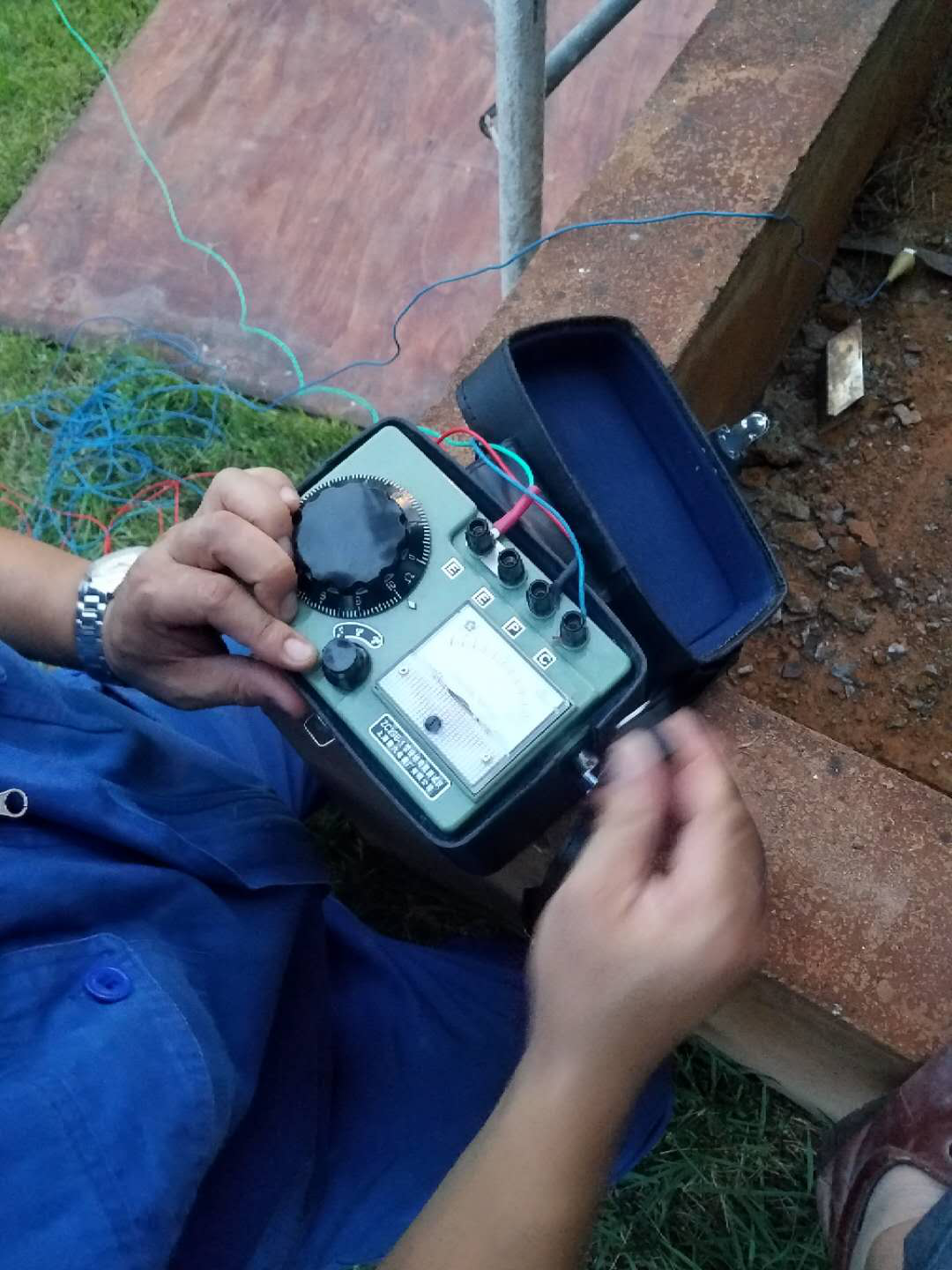

安装完成后,烟囱的高度有16m高,根据长沙市防雷办要求,烟囱必须防雷接地,且达到防雷要求,要求现场检测电阻值不能大于4欧。在不锈钢烟囱帽上安装避雷针一枚,利用不锈钢烟囱作为引下线。在烟囱底部与原有防雷接地50*5扁钢搭接,安装完毕后经现场电气工程师用防雷接地电阻测试仪遥测电阻为1.5Ω,此电阻值小于4Ω,符合防雷规范《电气装置安装工程接地装置施工及验收规范》(GB50169-92)要求,达到验收标准

    经过三天二晚的紧张拆卸旧铁烟囱和安装新不锈钢烟囱,如期按质按量完成康宝莱公司交给的任务,受到了业主单位负责人和领导的高称赞。安装完效果如图:
