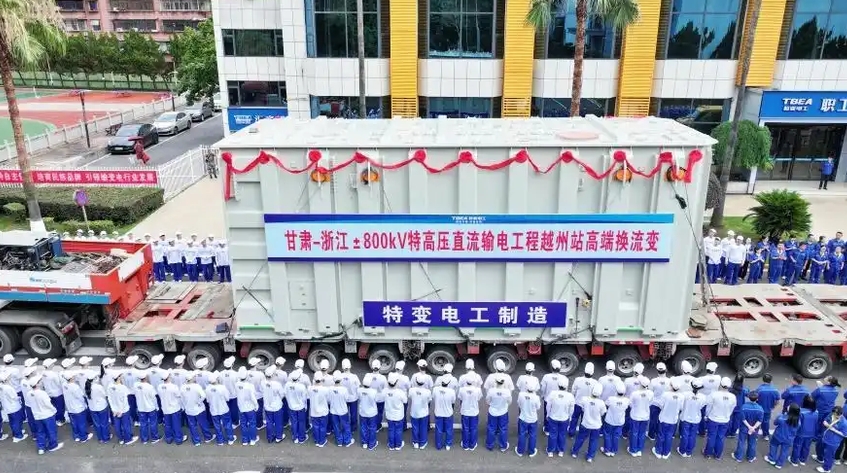

由特变电工衡阳变压器有限公司研制的甘肃—浙江±800千伏特高压柔直工程首台换流变压器，正式启运前往浙江绍兴。该设备额定容量达750兆伏安，为目前行业容量最大的柔直换流变压器，被誉为电力工程的"超级心脏"。这一"大国重器"的诞生与启运，不仅是湖南装备制造业的荣耀时刻，更是一场跨越千里的机电安装工程壮举。
一、电力"超级心脏"的技术密码
行业之最的技术突破
这台被誉为"超级心脏"的换流变压器，其技术参数令人震撼：
核心参数：- 额定容量：750兆伏安
- 额定电压：±800千伏
- 性能提升：较常规设备提升超80%
- 供电能力：单台满足一座中型城市高峰用电
- 单相四柱式铁芯结构（独创技术）
- 新型漏磁屏蔽系统
- 大漏磁控制技术
- 局部过热解决方案
甘肃-浙江特高压工程背景
甘肃—浙江±800千伏特高压柔直工程是国家"西电东送"重点骨干项目：
| 项目参数 | 数据说明 |
|---------|---------|
| 线路全长 | 约2370公里 |
| 技术特点 | 首条全线柔性直流技术特高压 |
| 输送能力 | 年输送360亿千瓦时 |
| 清洁电力占比 | 超过50% |
| 建设意义 | 西部清洁能源东送战略通道 |
柔性直流技术的优势
柔性直流输电（VSC-HVDC）被誉为电力传输的"智能高速公路"：
技术优势：- 可向无源网络供电
- 不需要交流系统支撑
- 功率控制灵活快速
- 可实现黑启动
- 适合新能源并网
| 特性 | 传统直流（LCC） | 柔性直流（VSC） |
|------|----------------|-----------------|
| 换流器件 | 晶闸管 | IGBT/MOSFET |
| 有无源要求 | 需要交流支撑 | 无需交流支撑 |
| 功率控制 | 相对缓慢 | 快速灵活 |
| 新能源接入 | 困难 | 便捷 |
| 适用场景 | 大容量远距离 | 海上风电、新能源 |
二、换流变压器安装的工程挑战
设备运输的特殊要求
750兆伏安换流变压器的运输本身就是一项系统工程：
运输参数：- 设备重量：约300-400吨
- 外形尺寸：长×宽×高约12×4×5米
- 运输距离：衡阳至绍兴约1000公里
- 运输方式：公路+水路联运
- 超大件运输路线勘察
- 桥梁承重能力评估
- 道路弯道半径核算
- 高空障碍物清除
- 途中临时停靠点规划
- 专业运输车队
- 交警护送开道
- 实时GPS定位
- 沿途监测点布设
- 应急预案完备
现场安装的技术要求
换流变压器现场安装是电气安装工程的顶级挑战：
安装流程： 第一阶段：基础准备（15-20天）- 基础验收与处理
- 轨道梁安装调整
- 接地系统施工
- 通风散热系统预埋
- 运输车定位
- 液压顶升系统布置
- 滑移轨道安装
- 本体滑移就位
- 基础螺栓紧固
- 冷却系统安装
- 套管安装
- 储油柜安装
- 气体继电器安装
- 在线监测装置安装
- 绝缘油过滤
- 真空注油
- 热油循环
- 绝缘试验
- 绝缘电阻测试
- 直流电阻测试
- 变比测试
- 空载试验
- 短路试验
- 局部放电测试
安装质量控制要点
换流变压器安装质量直接关系工程安全运行：
关键质量控制点：| 控制项目 | 质量标准 | 检测方法 |
|---------|---------|---------|
| 本体就位精度 | 中心线偏差≤5mm | 激光测距 |
| 套管安装 | 倾斜度≤1‰ | 水平仪 |
| 绝缘油水分 | ≤10ppm | 微水仪 |
| 真空度 | ≤10Pa | 真空计 |
| 局部放电 | ≤300pC | 局放仪 |
| 绝缘电阻 | ≥10000MΩ | 兆欧表 |
安装环境要求：- 环境温度：0-40℃
- 相对湿度：≤60%
- 洁净度：100000级
- 防尘措施：封闭作业区
- 防雨措施：临时防雨棚
三、特高压变电站的机电系统架构
换流站整体布局
±800千伏特高压换流站是电力系统的核心枢纽：
功能区划分：- 换流变压器区
- 换流阀厅区
- 交流场区
- 直流场区
- 控制保护楼
- 辅助生产区
| 设备类型 | 数量 | 单台容量 |
|---------|------|---------|
| 换流变压器 | 24台 | 750MVA |
| 换流阀 | 12组 | ±800kV |
| 平波电抗器 | 4台 | 75mH |
| 交流滤波器 | 8组 | 400MW |
| 直流滤波器 | 4组 | 200MW |
电气系统安装
一次设备安装： 换流阀安装：- 阀塔悬吊系统安装
- 冷却系统施工
- 触发系统布线
- 绝缘配合处理
- 基础施工
- 本体吊装
- 支持绝缘子安装
- 连接金具安装
- 设备基础验收
- 本体吊装就位
- 操作机构调试
- 联锁系统测试
- 控制室装修
- 控制柜安装
- 保护屏柜就位
- 光纤敷设熔接
- 网络设备安装
- 光缆敷设
- 通信设备安装
- 网络交换机调试
- 时钟同步系统
- 传感器布设
- 数据采集柜安装
- 监测主机调试
- 远程传输系统
辅助系统安装
冷却系统：换流阀冷却系统是关键辅助设施：
- 阀冷泵房建筑
- 冷却塔安装
- 换热器安装
- 管道系统施工
- 水处理系统
- 控制系统调试
- 消防水池建设
- 消防水泵安装
- 消防管网施工
- 气体灭火系统
- 火灾报警系统
- 消防联动控制
- 阀厅空调系统
- 控制楼空调
- 通风排烟系统
- 温湿度控制系统
- 洁净度保障系统
四、衡阳变压器产业与机电安装机遇
特变电工衡阳公司
特变电工衡阳变压器有限公司是行业领军企业：
企业概况：- 成立时间：1993年
- 占地面积：2000亩
- 员工人数：3000余人
- 年产值：超100亿元
- 产品范围：变压器及电抗器
- 国家级技术中心
- 博士后科研工作站
- 特高压变压器研制能力
- 柔直变压器领先技术
- 特高压变压器
- 换流变压器
- 平波电抗器
- 并联电抗器
- 整流变压器
湖南变压器产业配套
湖南已形成完整的变压器产业链：
上游配套：- 硅钢片供应（宝钢、武钢）
- 电磁线制造（衡阳本地）
- 绝缘材料（多家专业厂）
- 冷却器设备
- 套管制造
- 国家电网公司
- 南方电网公司
- 发电企业
- 工矿企业
- 轨道交通
机电安装市场机遇
特高压建设持续释放机电安装需求：
"十五五"期间特高压建设规划：| 项目类型 | 数量 | 投资规模 |
|---------|------|---------|
| 交流特高压 | 10条 | 2000亿元 |
| 直流特高压 | 15条 | 3000亿元 |
| 柔直工程 | 8条 | 1800亿元 |
| 总计 | 33条 | 6800亿元 |
换流站机电安装需求：单个±800千伏换流站机电安装工程量：
| 工程类型 | 工程量 | 投资占比 |
|---------|--------|---------|
| 土建工程 | 10万平方米 | 25% |
| 电气安装 | 24台换流变+配套 | 35% |
| 二次系统 | 控制保护+通信 | 15% |
| 辅助系统 | 冷却+消防+空调 | 15% |
| 其他 | 调试+试验 | 10% |
机电安装企业资质要求：| 资质类型 | 等级要求 | 业务范围 |
|---------|---------|---------|
| 电力工程总承包 | 一级 | 整体工程 |
| 输变电工程专业承包 | 一级 | 变电站施工 |
| 机电工程总承包 | 一级 | 机电安装 |
| 承装修试 | 一级 | 电力设施 |
五、星泽机电的电力工程服务能力
企业资质与业绩
湖南星泽机电设备工程有限公司具备服务电力工程的核心能力：
资质证书：- ✅ 机电工程施工总承包一级资质
- ✅ 输变电工程专业承包三级资质
- ✅ 承装修试四级资质
- ✅ 消防设施工程专业承包一级资质
- 变电站电气安装工程
- 电力线路施工工程
- 配电室安装工程
- 发电厂辅助系统安装
- 企业供配电系统改造
服务内容
星泽机电可为电力工程提供专业服务：
1. 变电站安装工程- 主变压器安装
- 配电装置安装
- 二次系统安装
- 接地系统施工
- 电缆敷设接线
- 铁塔组立
- 导线展放
- 附件安装
- 光缆架设
- 接地工程
- 配电室建设
- 箱式变电站安装
- 电缆沟道施工
- 环网柜安装
- 台架变安装
- 10kV配电室
- 低压配电系统
- 无功补偿装置
- 节能改造工程
- 电能质量治理
项目管理优势
专业技术团队：- 注册电气工程师
- 高压电工持证人员
- 继电保护专业人员
- 电缆接头专业人员
- 安全管理体系
- 质量管理体系
- 进度管理体系
- 环境管理体系
- BIM技术应用
- 数字化施工管理
- 智能化调试技术
- 在线监测系统
六、能源转型背景下的机遇
新型电力系统建设
能源转型正在重塑电力行业格局：
新型电力系统特征：- 高比例新能源接入
- 高度电力电子化
- 高度数字化智能化
- 多种能源互补协同
- 源网荷储互动
- 新能源场站安装需求
- 储能系统安装需求
- 智能变电站安装需求
- 柔性输电系统安装需求
- 配电网改造升级需求
清洁能源装机目标
2026-2030年清洁能源装机规划：| 能源类型 | 2026年 | 2030年 | 增量 |
|---------|--------|--------|------|
| 风电 | 500GW | 800GW | 300GW |
| 光伏 | 600GW | 1200GW | 600GW |
| 抽水蓄能 | 50GW | 120GW | 70GW |
| 新型储能 | 30GW | 100GW | 70GW |
对应的机电安装需求：- 风力发电机组安装
- 光伏电站建设
- 储能电站建设
- 汇集站建设
- 送出线路建设
湖南能源发展
湖南能源发展正在加速：
电源建设：- 火电升级改造
- 水电扩机增容
- 风电规模化开发
- 光伏分布式建设
- 核电前期工作
- 特高压交直流落点
- 500kV主网架完善
- 220kV电网优化
- 配电网改造升级
- 农网巩固提升
- 充电基础设施
- 电能替代工程
- 综合能源服务
- 需求响应系统
- 虚拟电厂建设
七、结语
电力"超级心脏"从衡阳启运，是湖南装备制造业的骄傲，也是中国电力工程实力的体现。750兆伏安换流变压器的研制成功，标志着中国在特高压柔直技术领域已处于世界领先地位。
特高压工程建设、新型电力系统构建、清洁能源发展，正在释放巨大的机电安装需求。湖南星泽机电设备工程有限公司凭借45年机电安装经验、齐全的资质证书、专业的技术团队，有能力为湖南乃至全国的电力工程建设贡献力量。
从变压器的制造到安装，从发电到输电，从传统电力到新型电力系统，机电安装行业正在迎来新的发展机遇。我们将持续提升技术能力、创新服务模式，在能源转型的浪潮中把握机遇、创造价值。
